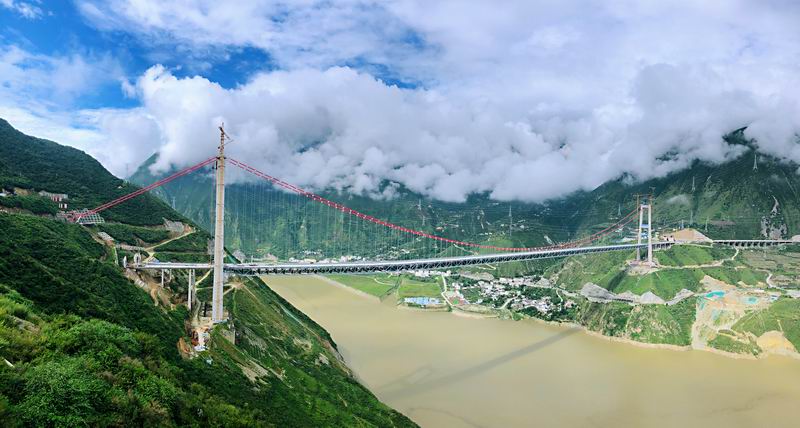

大橋位于當年紅軍飛奪瀘定橋的上游5.2公里處，地形地質條件極其復雜，抗震、防風、固邊坡是勘察設計面臨的三大難題。這樣一個令人震撼的超級工程，設計上克服了哪些難題，有什么科技含量與技術創新呢？
三大難題 挑戰勘察設計
興康特大橋橋址位于鮮水河斷裂帶、龍門山斷裂帶、川滇南北斷裂帶三大斷裂帶的交匯區域，西距活動斷裂帶—鮮水河斷裂帶約22km，地震基本烈度為Ⅷ度，E2水準的地表峰值加速度為0.49g，居同類大橋之首，為工程抗震提出了極高要求。同時，橋址區位于高山峽谷區，橋面設計風速32.6m/s，具有風速高、湍流強、風攻角大等特點，加上干熱河谷熱力驅動效應，風場特別紊亂，風環境特別復雜，防風設計面臨考驗。大橋兩岸邊坡高陡，坡度超過35°，又是巖土二元結構，地震時邊坡垮塌會形成碎屑流，尤其是強震條件下雅安岸邊坡穩定性是一個非常突出的問題。
在具體勘察設計過程中，需要解決四個難點，一是如何在地質條件差、地災風險高的峽谷山區選擇相對最優的橋位；二是合理確定橋面高程，預留瀘定—石棉高速公路的樞紐立交，并實現全路段的造價最?。蝗敲鎸O其復雜的建設條件，如何提升結構抗災能力，保證工程安全；四是詳細研究施工工藝，保證高塔、深錨等工程的順利實施。
科研攻關 助力技術創新
“廳公路設計院自2011年開始勘察設計，組建了由多個國內外知名專家組成的設計團隊，針對面臨的難題采取了多種解決措施，開展了多項科研攻關。”該項目設計負責人——廳公路設計院橋梁勘察設計分院副總工程師、教授級高級工程師陶齊宇介紹道。
為科學合理選擇橋位，按照趨利避害、抗災能力一票否決的原則，結合大渡河兩岸地形、地質條件等實際情況共布設了不同標高的10個橋位方案，經過反復研究比選，推薦綜合防災減災性能最好的咱里高橋位。
為解決結構抗震問題，進行了大量的結構數值分析，專門開展了波形鋼腹板與混凝土頂?shù)装褰M合橫梁的抗震試驗研究，對數值分析加以驗證。為解決地質和邊坡穩定問題，開展了詳細的地質勘察，同步開展了大量現場測試和試驗研究工作，比如現場大剪試驗、冰磧土層接觸面原位直剪試驗、壓縮及剪切蠕變試驗、1:10隧道錨模擬試驗等，僅地質鉆孔長度就超過大橋總長的兩倍多。
為掌握風場規律，在現場建立了聲雷達風廓線儀觀測站和四要素自動氣象站，獲取現場風場資料，開展了地形CFD分析、地形模型風洞試驗、主梁節段模型風洞試驗及氣動優化等系列研究。
通過扎實的工作和不懈的努力，設計方案成功通過了交通運輸部專家委員會的多次審查。
創新設計 打造高品質超級工程
廳公路設計院憑借多年的技術積累，通過對多座相關山區特大橋梁的技術總結，并邀請包括多名院士在內的業界權威專家會商研究，以減輕、防止橋梁自然災害為根本出發點，從橋位、橋型的選擇入手，宏觀把控、小處著手，實現了設計理念、設計技術創新，成功解決了該項目的關鍵技術難題。
在解決高烈度地震區特大跨徑橋梁抗震問題方面大膽更新傳統理念，在橋塔塔柱、橋塔橫梁、中央扣、約束體系等環節均有關鍵技術創新，其中兩大創新設計為業界首創。一是首次將防屈曲鋼支撐用作懸索橋的中央扣，在強烈地震時，中央扣屈服耗能，從而保證主梁安全；二是首次將波形鋼腹板與混凝土頂?shù)装宓慕M合結構作為橋塔橫梁，充分利用兩者的結構優點，既克服了混凝土橫梁和鋼橫梁在抗震方面的不足，又簡化了塔柱—橫梁連結構造。
為解決大橋隧道錨和瀘定隧道的沖突干擾，創造性地采用反向平曲線設計，將瀘定隧道左右兩幅分離，布置在大橋隧道錨的外側，極大地減小了隧道錨和公路隧道的相互影響，為山區橋隧相連的懸索橋總體布置提供了一條嶄新的思路。同時，在隧道與隧道錨之間設置橫通道，既作為施工期的運輸通道，加快施工進度，又作為今后的檢修通道，便于養護。
為消除地震時邊坡垮塌形成的碎屑流對大橋的威脅，創新邊坡防護理念，將雅安岸第一排和第二排抗滑樁按人字形布置，采用“疏導”的方式，將強震產生的碎屑流沿斜向?qū)С龃髽蚍秶?，確保碎屑流不危害大橋構造物。
為解決抗風問題，通過儀器觀測和科研試驗，獲取現場第一手風場資料，分析研究風場規律，得出合理、可信的設計風速，細化抗風設計，采取了投資省、效果好的抗風措施，設立大風預警系統，將大風對行車的影響降至最低。
為解決冬季行車不受冰雪影響問題，經充分論證研究，橋面標高確定為1619米，低于當?shù)?000米的雪線標高，可確保四季暢通。
不僅如此，陶齊宇介紹說，興康特大橋還是一個典型的“交通+旅游”項目，大橋本身雄偉壯觀，造型優美，是當?shù)氐臉?biāo)志性景觀建筑。在設計時也充分考慮了景觀、旅游因素，設計了觀光廊道。大橋通車后，當?shù)貙⒗脴蛳聻o定水電站庫區開發水上游樂等項目，將大橋有效融入當?shù)刈匀蝗宋木坝^，一個圍繞這座特大橋打造的多元景區正在緊鑼密鼓地醞釀規劃中。
■ 采寫攝影/匡成剛
