川滇交界處，宜賓市屏山縣新市鎮，金沙江在這里拐過一個幾字彎。峽谷中強風與江水和鳴，自古以來人們依水而居，卻也因水而分。
如今，又一座跨越金沙江的大橋在這里連接川滇。8月20日下午，隨著鋼梁上最后一根鋼桿件吊裝到位，宜攀高速新市金沙江特大橋順利合龍。這座大橋不僅刷新了川滇兩省索塔高度紀錄，也為宜賓至攀枝花高速公路（以下簡稱宜攀高速）建成通車奠定堅實基礎。
施工場地窄、峽谷風力大，大橋的鋼材用量達到2.2萬噸，相當于3座埃菲爾鐵塔使用的鋼材重量，如此龐大的工程需要達到毫米級超高精度。擺在新市金沙江特大橋建設團隊面前的，曾是一個集“高、大、險、精”于一體的復合型難題。解題思路何在？

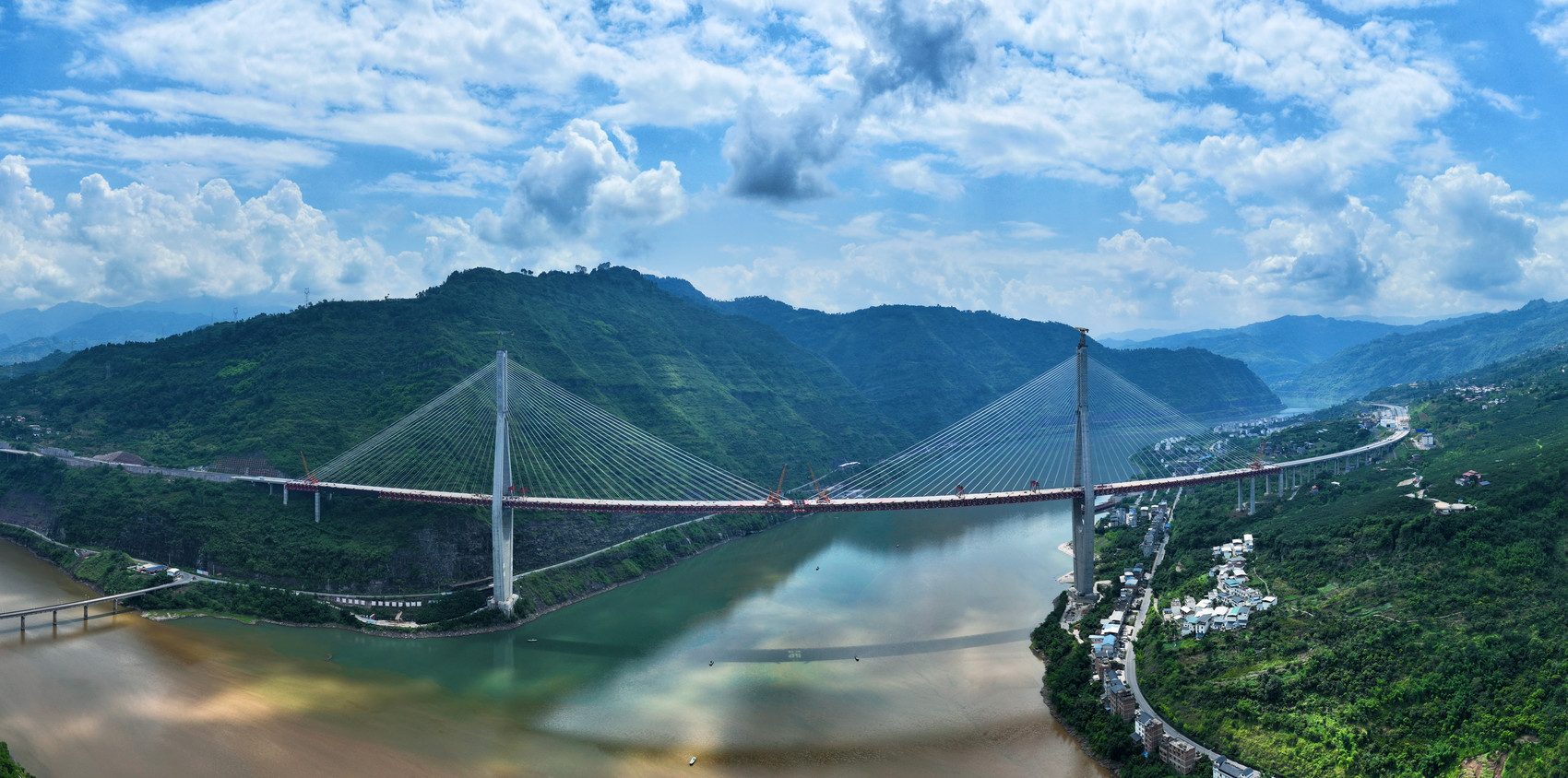

新市金沙江特大橋。 羅順 攝
創新施工方法
化整為零，橋體部件實現高空組裝
遠眺宜攀高速新市金沙江特大橋，橋體與兩側山谷幾乎形成“H”形。宜賓屏山新市鎮一側山體的坡度最高達到73度，從云南一側望去，翠綠色的山體宛如一道綠幕從天而降，壓迫感撲面而來。
陡峭的山體臨江而立，給岸邊留下狹窄的施工場地。這意味著，傳統的現場拼接再吊裝的施工方法受到場地和重量限制，無法用于新市金沙江特大橋建設。
新市金沙江特大橋兩岸山體陡峭，留給施工作業的空間十分有限。 羅順 攝
“地上沒有空間，就把場地搬到‘天上’去?！笔竦兰瘓F四川沿江宜金高速公路有限公司副總經理全凱介紹，大橋建設過程中使用了“空中散拼三步法”，在空中將零散部件整合成整體，改變了傳統的整體吊裝模式。
而“天上”本沒有空間。施工人員利用寶瓶形狀的索塔，從塔上向兩端延伸作業平臺。首先利用330米高的塔吊將橋體需要的鋼材分批吊升至120米高的空中平臺，再在平臺上將鋼材焊接成三角形或矩形的桁片，共同組成桁架梁，像“拼積木”一樣組成橋體的結構。由于拼裝在空中完成，單件吊裝的重量降低60%，難度大大降低，突破了場地與吊裝重量的制約。
傳統鋼橋橋面容易“疲勞”開裂，大橋建設團隊在國內首創了板桁結合主梁形式，將橋體設計為多層結構。最底部的鋼桁架提供力量支撐，上面覆蓋一層鋼板，橋面上現場澆筑鋼筋混凝土面板，之后再鋪設瀝青，這樣的復合型橋面大大增強了橋面耐久性。相較傳統鋼筋混凝土制成的橋面，減少了一半的重量。
巧用智慧工藝
200余個智能傳感器助力精準控制
新市金沙江特大橋全長1867米，主跨680米，是川內同類型在建最大規模的鋼桁梁斜拉橋。如此長的距離，施工團隊從橋體兩端施工，實際誤差如何控制在毫厘之間？更具挑戰性的是，由于夏季氣溫變化，橋體熱脹冷縮，合龍前最后一段鋼結構體的長度為8.8米，最終實際留出的縫隙只有8.6米，如何實現順利合龍？

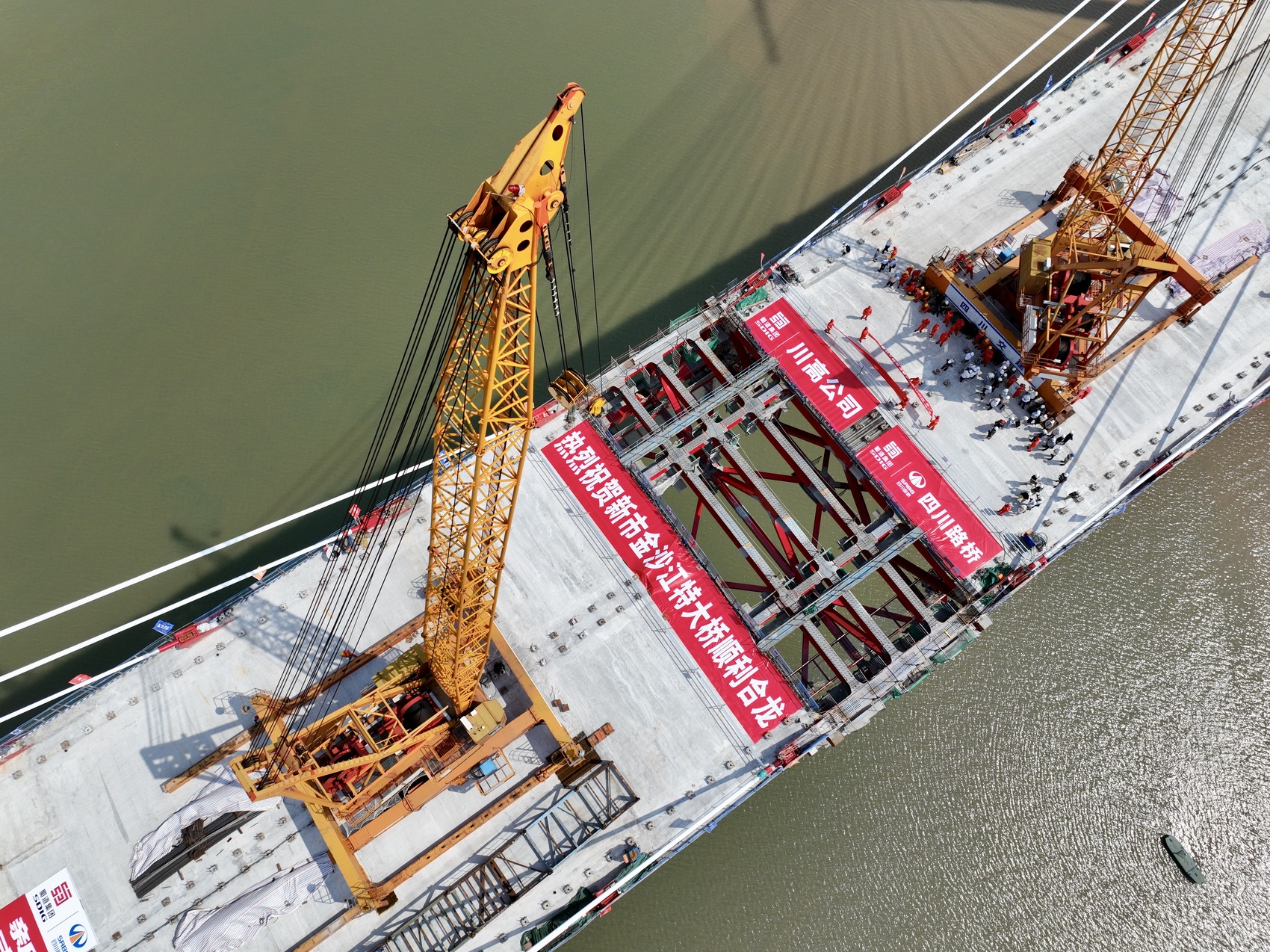

新市金沙江特大橋合龍現場。 羅順 攝
答案就在施工現場。
即將合龍的橋面兩端，分別安裝有4組黑盒子。這些被稱作毫米波雷達的設備，從橋面建設初期就開始運行，能夠24小時監測兩端作業面有沒有“對齊”，此外還能清晰看出周邊環境對大橋產生的影響。
“新市金沙江特大橋所在的峽谷，風力最大可以達到12級，兩條支流在這里匯入金沙江，這些都在對橋體產生影響?！笔竦兰瘓F四川路橋交建公司宜攀高速新金段ZX1合同段項目總工夏明強介紹，為確保鋼桁梁吊裝拼接的超高精度，大橋上布設了200余個智能傳感器，斜拉索的張拉力和鋼桁梁安裝高度都能實現動態調整，從而確保橋梁線性控制精準，最終在百米高空實現難度極高的毫米級精度合龍。
應對氣溫變化帶來的熱脹冷縮問題，大橋兩側鋪設了鋼軌，距離合龍點300余米的位置有兩臺拖拉裝置，各自能產生300噸左右的拉力，可以利用大橋兩側的余量空間，拉出足以安裝最后一段鋼結構體的空間?！斑@種無應力合龍技術是國內領先的施工技術，適合應對新市金沙江特大橋所處的溫差較大的環境?！毕拿鲝娊榻B。

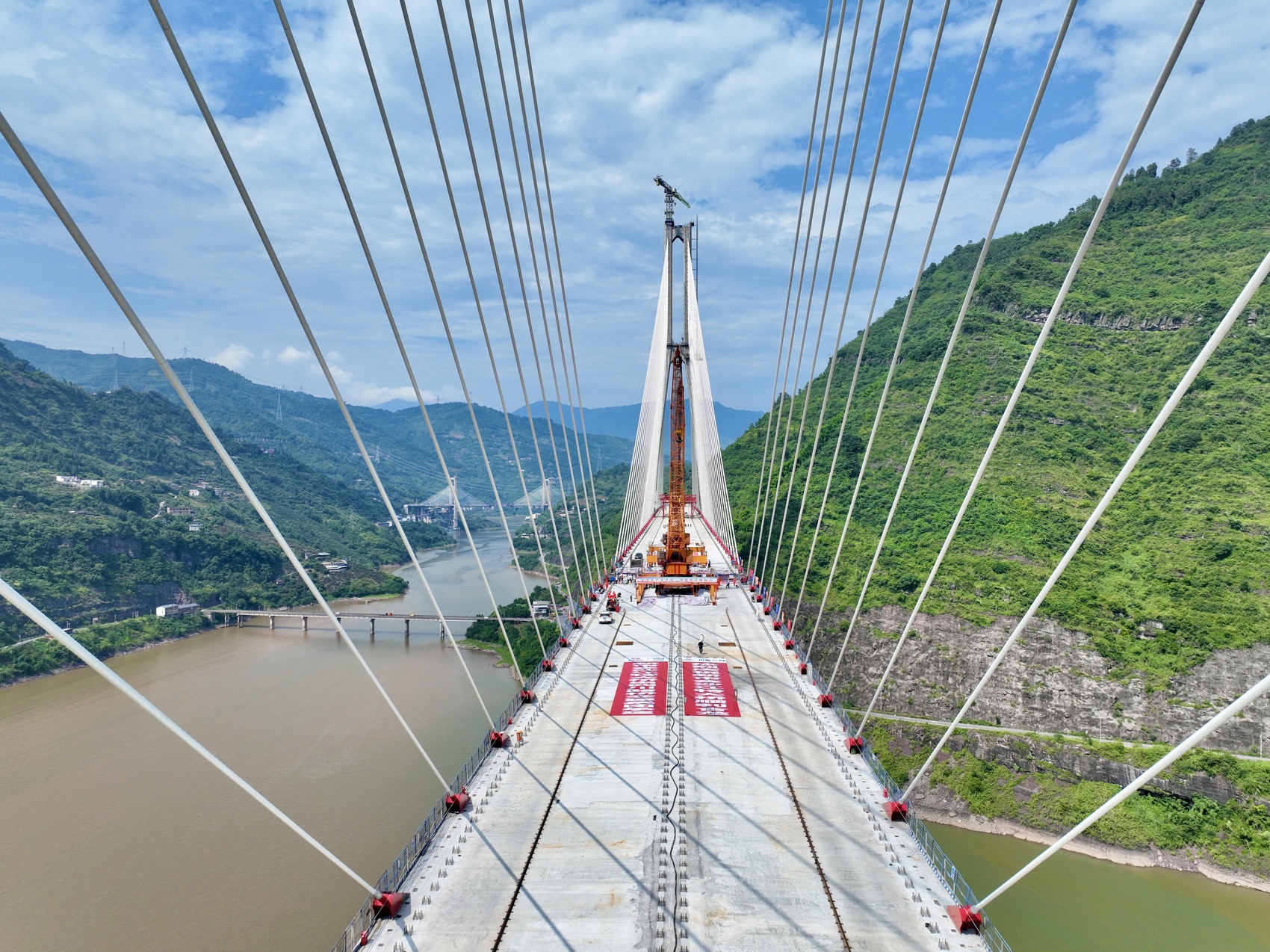

新市金沙江特大橋合龍現場。 羅順 攝
